Samsung Odin [Multi Downloader][alle Versionen][Anleitung][Funktionen]

[poll09 1.011]



Samsung Odin ist das Ultimative Firmware Flash Tool für Samsung Smartphones und Tablets.

Was ist T-Flash, Nand Erase All, RE-Partition.... etc???



Dieser Thread soll euch die Funktionen von Odin etwas näher bringen. Auch nach langen Recherchen im Internet war es aber nicht möglich Informationen über alle Funktionen zu erhalten. Somit erhebt dieser Thread kein Anspruch auf Vollständigkeit.

Habt ihr ergänzende Infos, dann bitte kurze PN an einen Moderator.





Was kann mit Odin geflasht werden?



Was * Erklärung * Wo * Datei Typ



• Original Samsung  Firmware * (1,-3,-4 teilig) * (AP, PDA) * (.md5, .tar)
• Custom Recovery * (TWRP, CWM, PhilzTouch) * (AP, PDA) * (.tar, .md5, img)
• Pit File * (Partition Information Table) * (PIT) * (.pit)
• Ops File * (Open Patent Services) * (OPS) * (.ops)
• Custom- / Kernel * (AP, PDA) * (.img, .tar, .md5)

• Bootloader * (BL, Bootloader) * (.tar, .md5)

• Modem * (CP, Phone) * (.tar, .md5)



Voraussetzung

• Odin läuft auf jeden Windows PC
• Ab Version 3.10.7 wird Windows XP nicht mehr unterstützt
• Für Mac benötigt man JOdin
• Die USB Treiber sind installiert





Downloads

• Odin alle Versionen

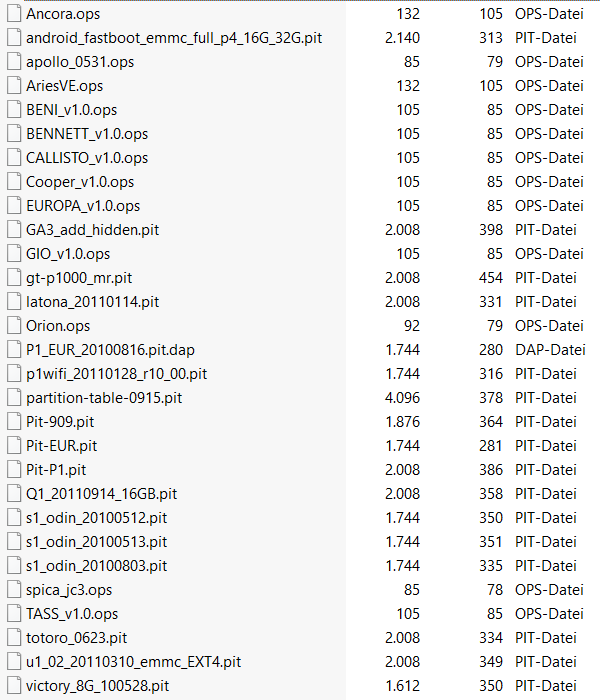

• pit und ops für ältere Geräte
• USB Treiber für Windows



Spoiler



Kann ich irgendeine Version zum flashen nehmen?



Odin wurde mit den Gerätegenerationen von Samsung weiter entwickelt und angepasst.



Eine Kompatibilitätsliste findet sich auf XDA



Auszug:

Spoiler

Odin Multi Downloader v1.81 - ODIN Multi Downloader v1.82

• Samsung Google Nexus S i9023
• Samsung Google Nexus S
• Samsung Google Nexus S i9020A
• Samsung I9000 Galaxy S

• Samsung I9010 Galaxy S

• Samsung Galaxy Tab P1000

• Samsung Galaxy Tab wifi P1010

Odin Multi Downloader v3.98

• Samsung I7500 Galaxy

Odin Multi Downloader v4.03

• Samsung T919 Behold
• Samsung T939 Behold 2



Odin Multi Downloader v4.16

• Samsung I7500 Galaxy

Odin Multi Downloader v4.252

• Samsung I5800 Galaxy Apollo
• Samsung I5700 Galaxy Spica
• Samsung I7500 Galaxy

Odin Multi Downloader v4.28

• Samsung I5500 Galaxy 5
• Samsung Galaxy Europa
• Samsung Galaxy 550
• Samsung i5500 Corby
• Samsung I5510
• Samsung Galaxy 551

Odin Multi Downloader v4.29

• Samsung Galaxy I5510L

Odin Multi Downloader v4.34

• Samsung i5500 Europa
• Samsung I5500 Galaxy Europa
• Samsung Galaxy 551 I5510
• Samsung I5700 Galaxy Spica
• Samsung I5800 Galaxy Apollo
• Samsung I7500 Galaxy

Odin Multi Downloader v4.38

• Samsung Galaxy Mini S5570
• Samsung Galaxy Fit S5670
• Samsung Galaxy Suit S5670
• Samsung Galaxy Ace S5830

Odin Multi Downloader v4.42

• Samsung Galaxy Gio S5660
• Samsung Galaxy Mini S5570
• Samsung Galaxy Fit S5670
• Samsung Galaxy Ace S5830
• Samsung Galaxy Xcover S5690
• Samsung Galaxy Y Pro B5510
• Samsung Galaxy Pro B7510
• Samsung Galaxy M Pro B7800

Odin Multi Downloader v4.43

• Samsung Galaxy S Plus I9001
• Samsung Galaxy W I8150
• Samsung Exhibit II 4G T679 (T-Mobile
• Samsung Galaxy W T679M (Bell)

Odin Multi Downloader v4.44



• Samsung Galaxy W i8150-T679M

Odin3 v1.70

• Samsung I9000 Galaxy S
• Samsung I9010 Galaxy S
• Samsung Galaxy Tab P1000
• Samsung Galaxy Tab wifi P1010
• Samsung I9010 Galaxy S Giorgio Armani



Odin3 v1.83

• Samsung Galaxy S I9000
• Samsung Galaxy S II I9000
• Samsung Galaxy SL I9003
• Samsung Galaxy Giorgio Armani I9010
• Samsung Google Nexus S I9020
• Samsung Google Nexus S i9020A
• Samsung Google Nexus S i9023
• Samsung Galaxy Tab P1000
• Samsung Galaxy Tab wifi P1010
• Samsung Galaxy Note N7000



Odin3 v1.84

• Samsung Galaxy Y S5360
• Samsung Galaxy Y S5363



Odin3 v1.85

• Samsung Galaxy S II I9100
• Samsung Galaxy S II I9100G
• Samsung Galaxy S II I9100P
• Samsung Galaxy Tab 10.1v P7100
• Samsung Galaxy Y S5360
• Samsung Galaxy Y S5363
• Samsung Galaxy Tab wifi P1010
• Samsung Galaxy Tab 8.9 P7300
• Samsung Galaxy Tab10.1 P7500
• Samsung Galaxy Tab 10.1 WiFi P7510
• Samsung Galaxy Y Pro B5510
• Samsung Galaxy Note N7000
• Samsung Galaxy S II Skyrocket SGH-I727
• Samsung Galaxy S II LTE SGH-I727R
• Samsung Galaxy S II SGH-I777
• Samsung DoubleTime SGH-i857
• Samsung Captivate Glide SGH-i927
• Samsung Galaxy S Glide SGH-i927R
• Samsung Galaxy Tab 8.9 LTE SGH-i957
• Samsung Infuse 4G SGH-I997
• Samsung Dart SGH-T499
• Samsung Gravity Smart SGH-T589
• Samsung Galaxy Q SGH-T589R
• Samsung Galaxy Tab 7.0 Plus SGH-T869
• Samsung Galaxy S Fascinate 4G SGH-T959P
• Samsung Hercules SGH-T989
• SCH-I500 Mesmerize
• SPH-M820 Prevail
• SPH-M910 Intercept
• SCH-R880 Acclaim
• SCH-R910 Indulge
• SGH-I897 Captivate
• SGH-I997 Infuse
• SGH-T589 Gravity
• SGH-T839 Sidekick
• SGH-T959 Vibrant
• SGH-T959v Galaxy S 4G
• SPH-D700 Epic 4G
• SPH-D720 Nexus S 4G
• SPH-M580 Replenish
• SPH-M920 Transform
• SCH-I400 Contunuum
• SCH-I500 Fascinate
• SCH-I510 Droid Charge
• SGH-I917 Focus
•

Odin3 v1.87

• Samsung Galaxy Note N7000



ODIN3 v3.xx



• Samsung Galaxy S4
• Samsung Galaxy S5
• Samsung Galaxy S6 (Edge)
• Samsung Galaxy S7 (Edge)
• Samsung Galaxy Note 3
• Samsung Galaxy Note 4
• Samsung Galaxy S4 Mini
• Samsung Galaxy S5 Mini
• Samsung Galaxy Mega
• Samsung Galaxy Active
• Samsung Galaxy Note GT-N7000
• Samsung Epic 4G SPH-D700
• Samsung Galaxy S3 Mini I8190
• ….und alle neueren Geräte





--







Programmoberfläche

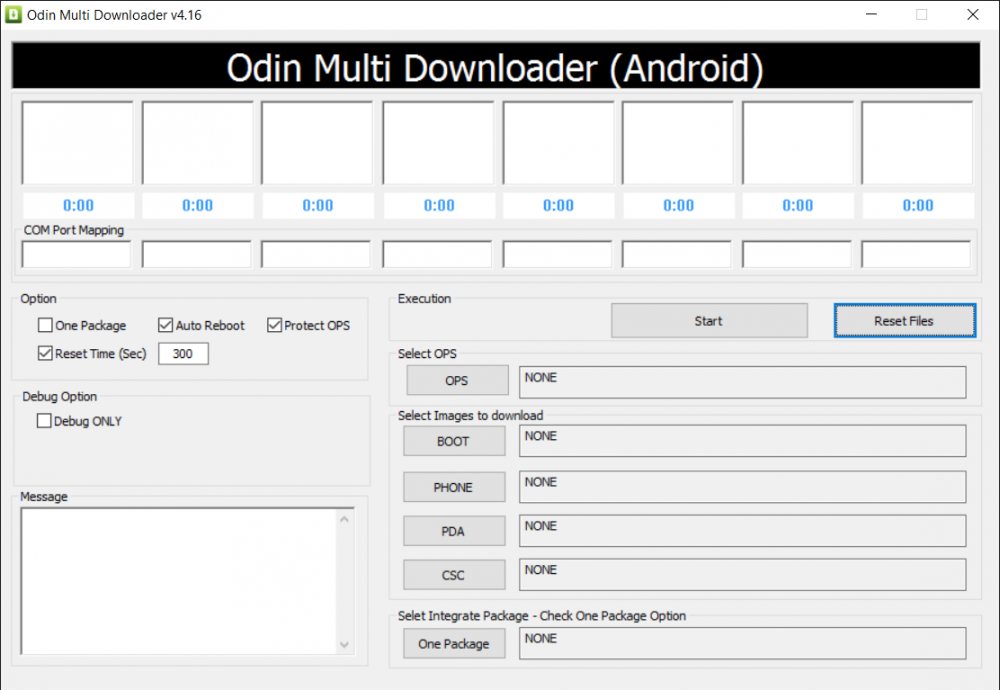

Odin Multi Downloader v3.98, v4.03, v4.16

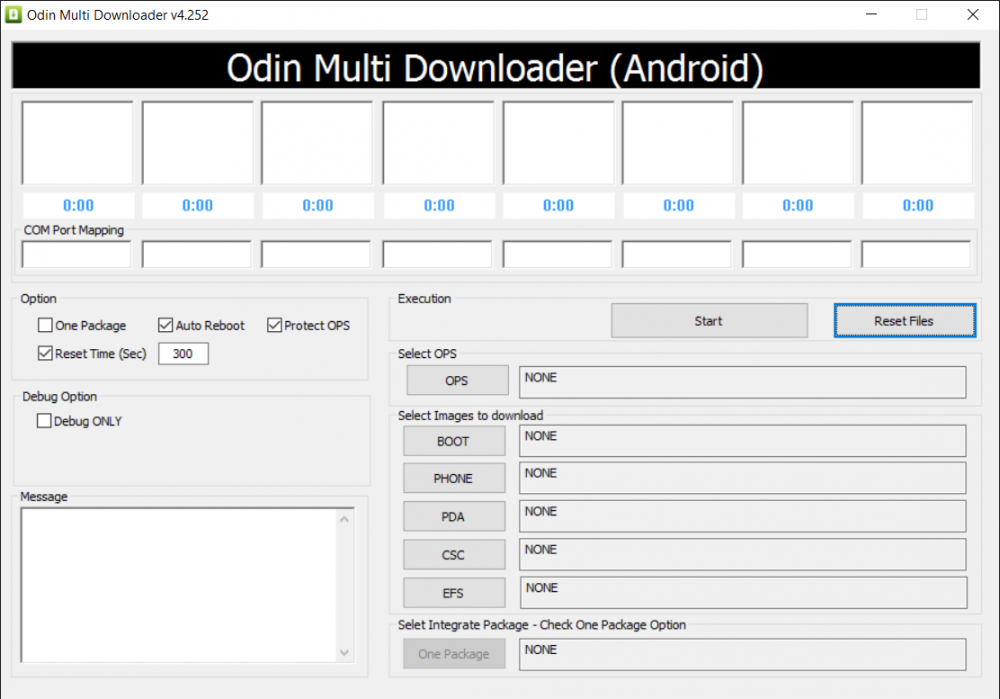

Odin Multi Downloader v4.28, v4.29, v4.34, v4.38, v4.42, v4.43, v4.44, v4.252

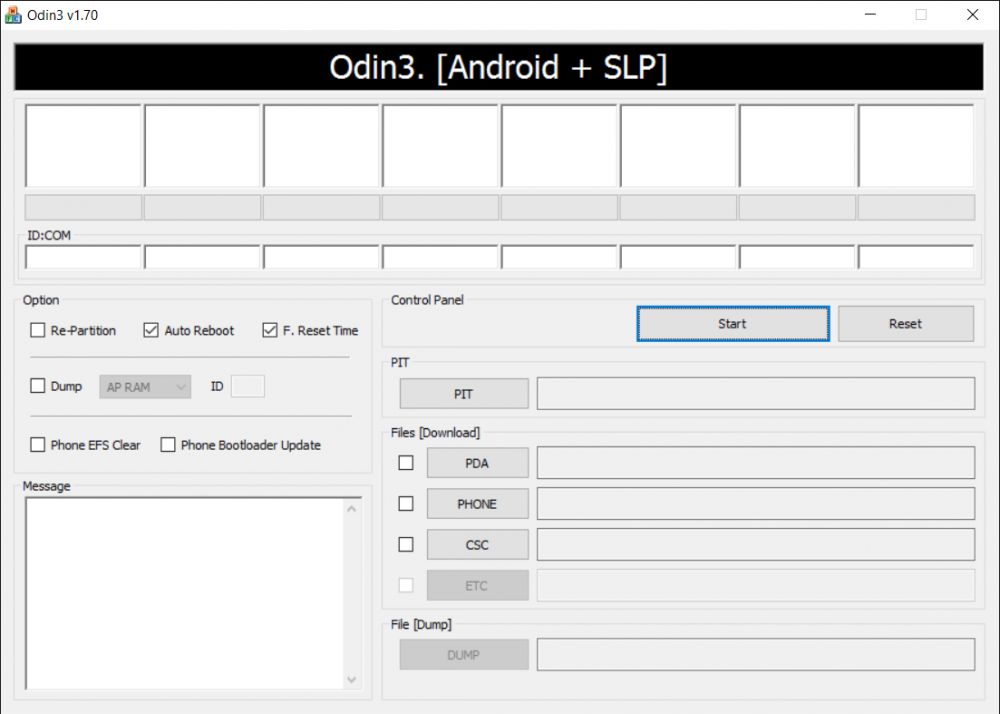

Odin v1.70

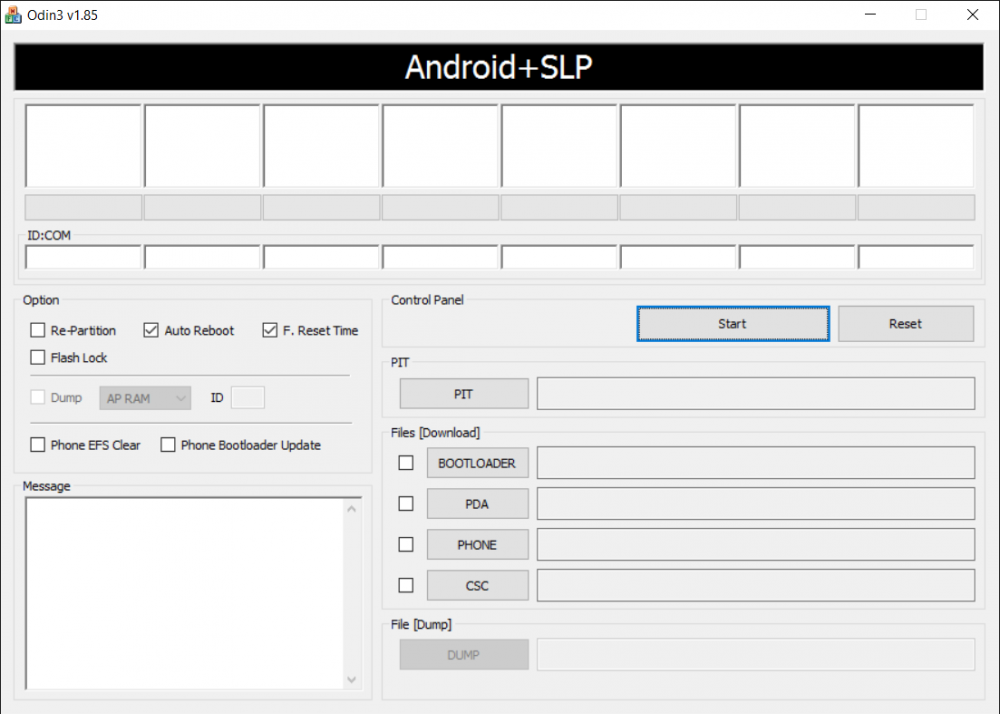

Odin v1.81, v1.82, v1.83,  v1.84, v1.85

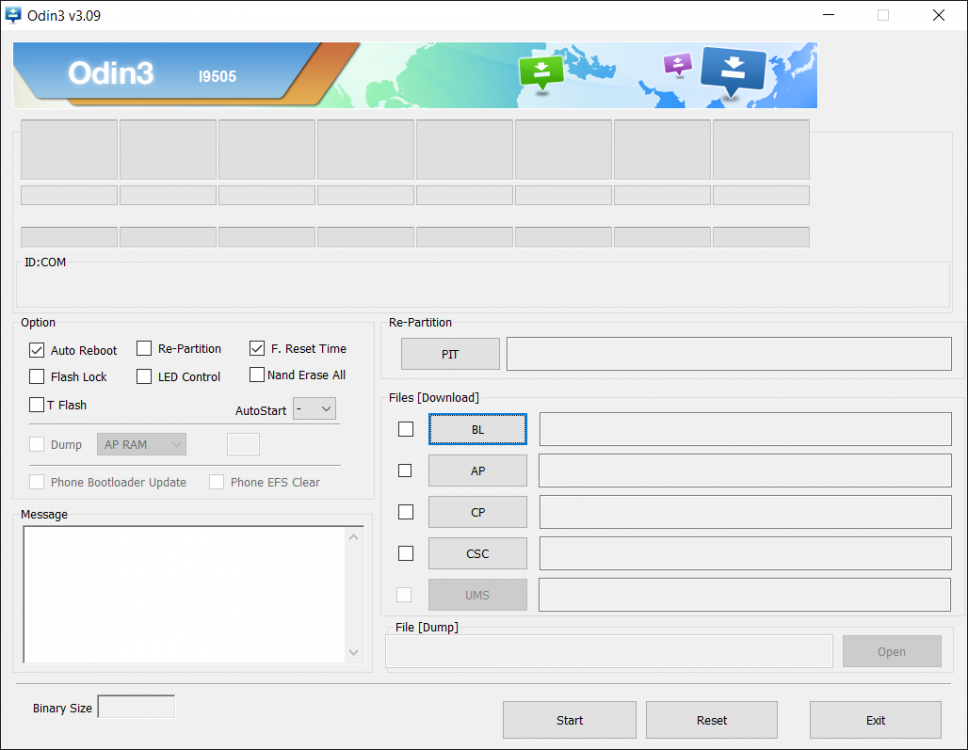

Odin v3.04, v3.06, v3.07, v3.09

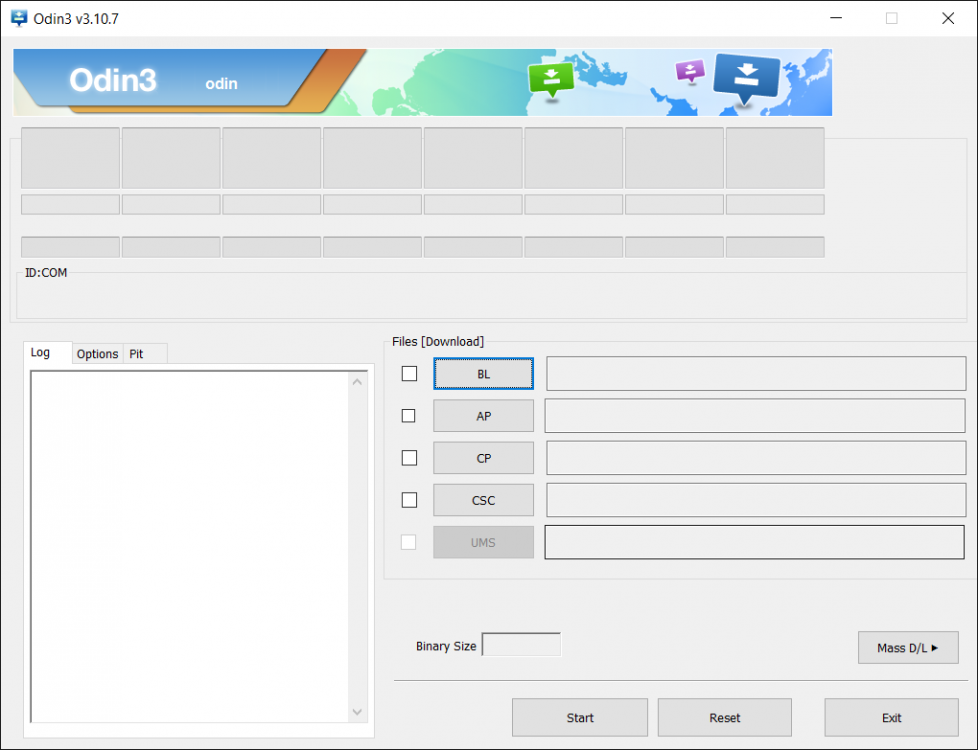

Odin v3.10, v3.10.5, v3.10.6, v3.10.7, v3.11.1, v3.12.3, v3.12.4















bearbeitet November 23, 2016 von poll09

[poll09 1.011]

Checkbox und Buttons. Was ist was?

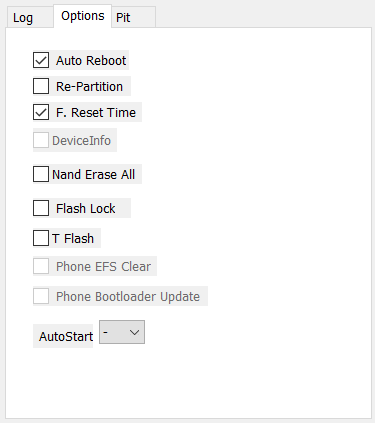

Checkboxen

rot markierte sollten nur aktiviert werden wenn es eine Anleitung explizit fordert (Datenverlust / Brick Gefahr)





Auto Reboot:

Gerät wird nach dem Flashen neugestartet

One Package:

Wird aktiviert wenn eine OnePackage Firmware geflasht werden soll

Re-Partition:

Partitionen neu anlegen (dazu muss das passende pit-File unter "PIT" eingefügt werden)

F . Reset Time:

Flash Zähler wird zurückgesetzt

Protect OPS:

Checkbox zum flashen eines OPS-Files (dazu muss das passende ops-File unter "OPS" eingefügt werden)

Nand Erase All:

Löscht alle Partitionen

Phone EFS Clear:

Löscht Teile der EFS Partition. Wird in Verbindung mit dem Flashen vom Modem /CSC verwendet.

T-Flash:

Option um den Bootloader eines funktionierenden Gerätes auf die SD- Card zu schreiben

LED Control: ?

Device Info: ?

Flash Lock: ?





Buttons  - Dateien einfügen

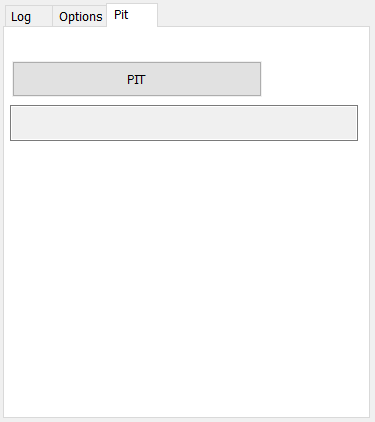

PIT:

Partition Information Table, gerätespezifisches pit-File, in Verbindung mit der Checkbox "Re-Partition"

OPS:

Open Patent Services - ist das gleiche wie pit, enthält Informationen über Anzahl, Reihenfolge und Bezeichnung der gerätespezifischen Partitionen



Bootloader / BL:

Bootloader des Gerätes

PDA / AP:

Firmware
Kernel
Custom Recovery

Phone / CP:

Baseband / Modem Version

CSC:

Consumer Software Customization, Region / Provider bezogene Einstellungen

One Package:

Pfad zu Firmware, wenn eine einteilige Firmware geflasht werden soll

Reset / Reset Files:

Button der beim klicken alle Eingaben die nach dem Start von Odin gemacht wurden zurücksetzt

UMS:

Diese Option ist meistens deaktiviert. Um die Funktion nutzen zu können, muß die Odin.ini bearbeitet werden.
Unter "ButtonOption" muß die Funktion "UMS/PATCH=0" auf 1 gesetzt werden.

Anwendung findet die Funktion z.B. bei flashen der Firmware für die "Samsung Galaxy Gear SM-V700".

EFS: ?

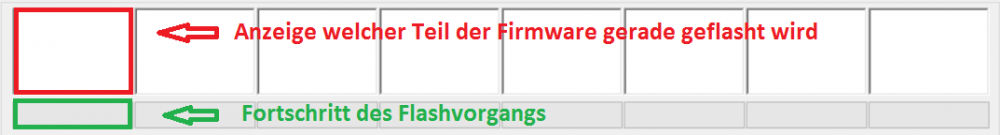

Infos





ID:COM :

Zeigt den Status der Verbindung (COM-Port) an. Wird das Handy erkannt, wird dort ein Port zugewiesen.
(ist bei jedem PC anders)

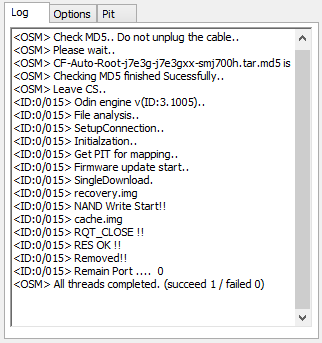

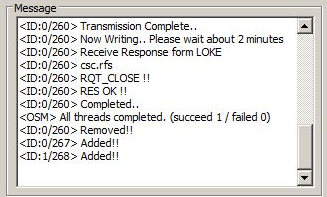

Message / Log:

Detailierte Informationen zum Flashvorgang in Textform









Odin.ini



Spoiler

Hier als Beispiel die .ini von v3.09.

Lila sind die einzelnen Bereiche der Oberfläche von Odin. Nachfolgend die Optionen die geändert werden können.

Wird z.B. unter [APOption] "RePartition" auf 1 gesetzt und gespeichert, ist die Checkbox nach dem nächsten Start automatisch aktiviert.

!!! Grundsätzlich sollte man aber wissen was man macht !!!!



[Option]
Title= Dieser kann ohne Bedenken angepasst werden
FactoryResetTime=120
OptionEnable=1
SLP=0
AuthorityKey=pw



[APOption]
RePartition=0
AutoReboot=1
FResetTime=1
FlashLock=0
TFlash=0
NandErase=0



[CPOption]
PhoneEFSClear=0
PhoneBootUpdate=0k



[UIOption]
LED=0



[ButtonOption]
Bootloader=1
PDA=1
Phone=1
CSC=1
UMS/PATCH=0



[D300Jig]
;[0] not use / COM [1~2] usable
D300COM=0
;[0] not use / [1] use
MicroCable=0



[PortArrange]
;SAMSUNG Mobile Modem port (for Download mode)
DPort0=
DPort1=
DPort2=
DPort3=
DPort4=
DPort5=
DPort6=
DPort7=
;SAMSUNG Android USB Modem port (for Samsung Kies)
SPort0=
SPort1=
SPort2=
SPort3=
SPort4=
SPort5=
SPort6=





--.-

bearbeitet June 7, 2016 von poll09
aktualisiert

[poll09 1.011]

Flashen einer Original Samsung Firmware



Wie oben schon erwähnt, kann die Firmware in mehreren Teilen vorliegen.

Wieviele Teile es sind ist abhängig von Gerät und Firmware



• Die Einteilige wird immer bei PDA oder in den neueren Odin Versionen bei AP eingefügt oder in den älteren Versionen als One Package geflasht



• Die Mehrteilige ist abhängig von den enthaltenen Dateien. Es sind also unterschiedliche Variationen möglich.

Die einzelnen Teile haben ihre Funktion aber im Dateinamen. (z.B CP_xxxx für Modem)



• Beinhaltet die Firmware zusätzlich noch ein ein pit File (Endung .pit), wird dieses auch bei PIT eingefügt.

Wenn ein pit File geflasht wird, muss die Checkbox Repartition aktiviert werden.



Als Beispiel wird hier eine dreiteilige Firmware für das "Galaxy Note 10.1(Edition 2014)" geflasht.



!! Alle Daten gehen verloren !!



1. Ladet euch die benötigte Firmware und eine passende Version von Odin

2. Startet Odin als Administrator

3. Bringt das Handy/Tablet in den Download Mode (Der Akku sollte min 50% haben)

Drückt im ausgeschalteten Zustand folgende Tasten



4. Ihr seht dann ein Warning Screen. Um weiter zu machen drückt ihr dann die Volume up (Lauter Taste)







5. Schließt das Gerät mit dem original USB Kabel an den PC an. Odin sollte es erkennen.





6. Fügt die Teile der Firmware in die entsprechenden Zeilen ein. Auto Reboot und F. Reset Time sind aktiviert. Dann das Flashen starten.





7. Wärend des Flashens seht ihr







seht ihr folgendes, ist der Flashvorgang fertig und das Gerät startet neu





Gibt es Probleme/Fehler während des flashens seht ihr folgendes

(Wiederholt das flashen)





Hier könnt ihr ein Video von dem Flashvorgang sehen
