Technische Zeichnung Handy

[christiank 0]

Hi !

Ich suche technische Zeichnungen von Handy´s.

Weiß einer von Euch, wo ich so was finden kann ?

[Guest [ExiTuS]]

Was verstehst du unter genau "technische Zeichungen"?

[christiank 0]

Genau so etwas wie Du hier dargestellt hast.

Allerdings nur Front und Back würden mir reichen.

Kannst Du mir da nen paar Zeichnungen besorgen ?

Danke und Gruß

Keese

[Guest [ExiTuS]]

an alle anderen Bilder kommt man leichter dran, als die, die du suchst!

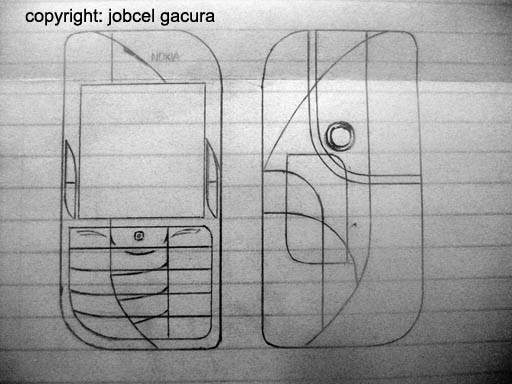

Da wirst du wohl oder übel in die Schubladen der Hersteller greifen müssen. Solche "Bleitsift-Zeichnungen" sind schwer zu finden und werden meines Wissens auch nicht veröffentlicht! warum auch!?

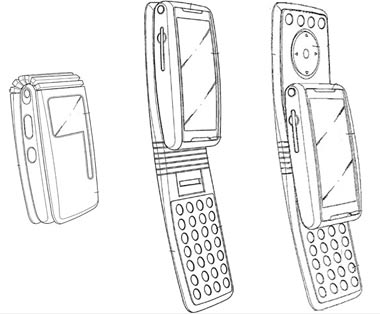

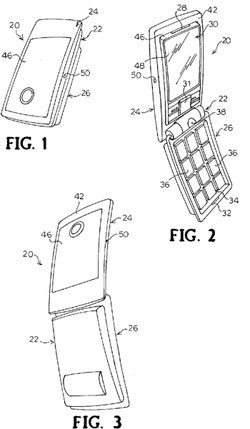

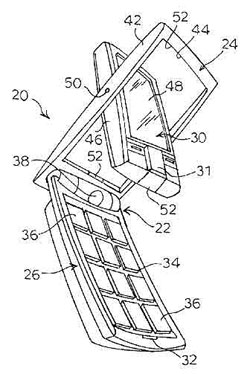

Einzige Möglichkeit. Warten bis ein Hersteller wieder ein einzigertiges Modell herausbringen will und ein Patent anmeldet (so wie das erste Bild s.o.) Dann findet man evtl. eine Abbildung davon.

Hier hast du noch welche

[ExiTuS]

[Guest [ExiTuS]]

Nachtrag:

In den Dukumenten der FCC (dort wo jedes neue Handy angemeldet, getestet und zegelassen wird) findet man manchmal auch Abbildungen als technischer Zeichung. Allerdings meist nur vom Rücken des Geräts, wo das IMEI Label sich befindet!

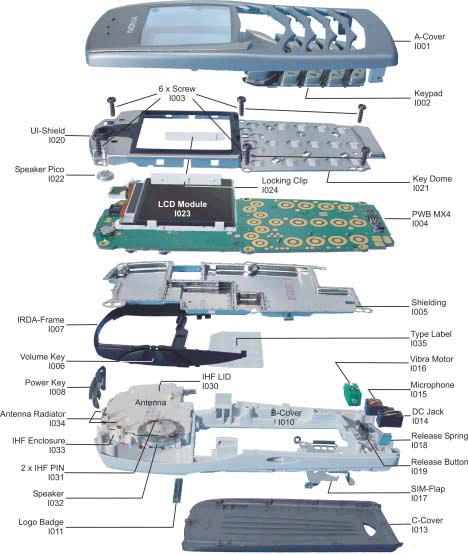

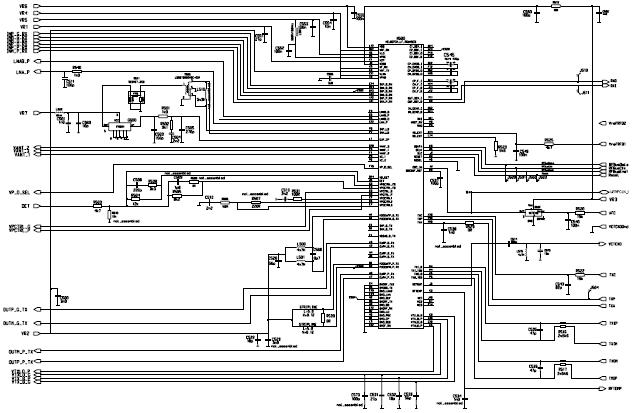

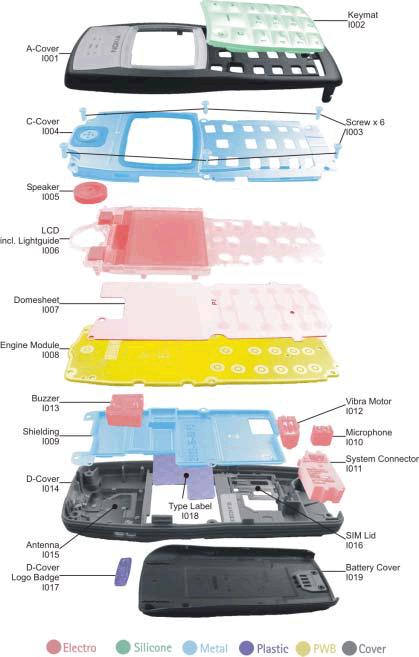

Aber auch in Service Manuals findt man hin und wieder solche ähnliche Grafiken, genauso wie im Handbuch diese Karikaturen (wie man z.b. den Akku einlegt, etc)

[ExiTuS]

[christiank 0]

Die Bedienungsanleitung ist ne super Idee.

Nur leider sind da nicht die Abbildungen in 1:1 .

Ich benötige diese aber in 1:1 .

Aber mir ist da schon was anderes eingefallen.

Was meinst Du mit : Bei den Herstellern fragen ?

Denkst Du, das die Hersteller mir eine technische Zeichnung geben würden ?

[Guest [ExiTuS]]

Wirf mal einen Blick in die PDF-Bedienungsanleitungen. Die Grafiken kann man durchaus gebrauchen und sind auch beliebieg vergrößerbar (vector-Gfx)!

Beim Hersteller fragen!? Ich sagte "denen in die Schubladen greifen"

Denke nicht, dass sie die einfach rausrücken werden, und das nur um jemanden einen Gefallen zu tun...

[ExiTuS]
