Boot-Loop-Problem beheben!

[The Little One 0]

Hallo,

wie man in einem anderen Thread lesen kann, hatte ich das Problem, dass mein i9000 nach dem Logo den Bildschirm abschaltete und ab und an virbrierte...

Nun, normalerweise würde man diesen Umstand beheben, indem man das Handy per 3-Tastenkombo in den Download-Modus bringt - nur hier war genau mein Problem - bei mir ging die 3 Tastenkombo nämlich nicht.

Ich habe dann Dank "sonic22" in einem anderen Forum eine neue Möglichkeit entdeckt dieses Problem zu umgehen, welches ich euch nicht vorenthalten möchte.

_____________________________________

Du brauchst als erstes ein Micro USB Stecker (MICRO USB-STECKER TYP B 5POL im Conrad Online Shop Conrad.de Best.Nr.: 733923 - 62)

Oder als Alternative ein Micro USB Kabel, bei dem alle 5 pins verkabelt sind.

Die Farben der einzelnen Adern im USB Kabel müsste so sein:

Pin1 - Rot

Pin2 - Weiss

Pin3 - Grün

Pin4 - ?

Pin5 - Schwarz

Dazu einen 301K Ohm Widerstand (WIDERSTAND DRAHT 0,6W 1% 301K im Conrad Online Shop Conrad.de Best.Nr.: 421871 - 62)

Jetzt müssen Pin 4+5 mit dem Widerstand überbrückt werden.

Am besten geht natürlich Löten.

Dann den Telefonakku rausnehmen, wieder einsetzen und den präparierten Stecker einstecken.

Das Galaxy sollte jetzt in den Downloadmodus starten. Stecker abziehen und per Odin flashen. Fertig.

_______________________________

Ich war zuerst eher skeptisch, aber in meiner Verzweiflung habe ich es dann doch probiert. Ich habe statt der oben genannten Materiealien jedoch nur das Standard-micro-USB-Kabel von Samsung und ein paar Widerstände zu Hause gehabt und hatte deswegen eine ziemliche Fieslerei, aber die Mühe war es wert.

Ich kann hiermit bestätigen, dass diese Methode funktioniert.

So und noch einmal vielen Dank an sonic22, ohne ihn hätte ich das Galaxy einschicken müssen.

Gruß,

The Little One

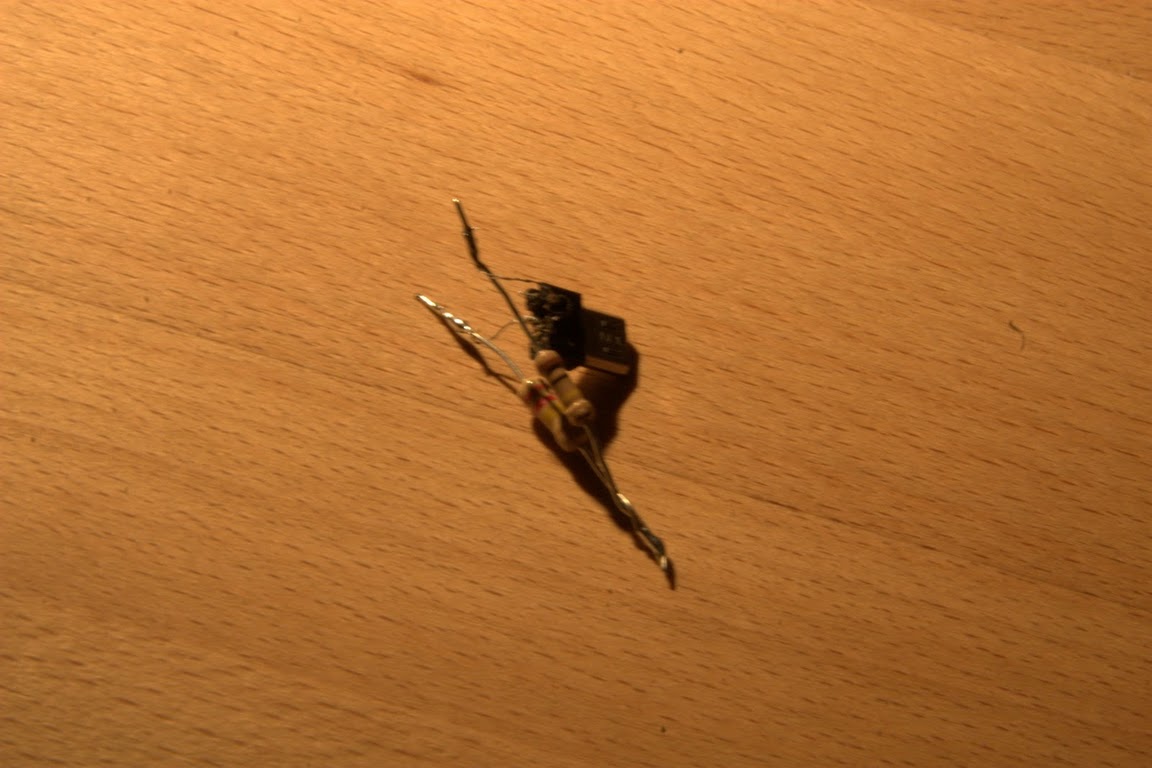

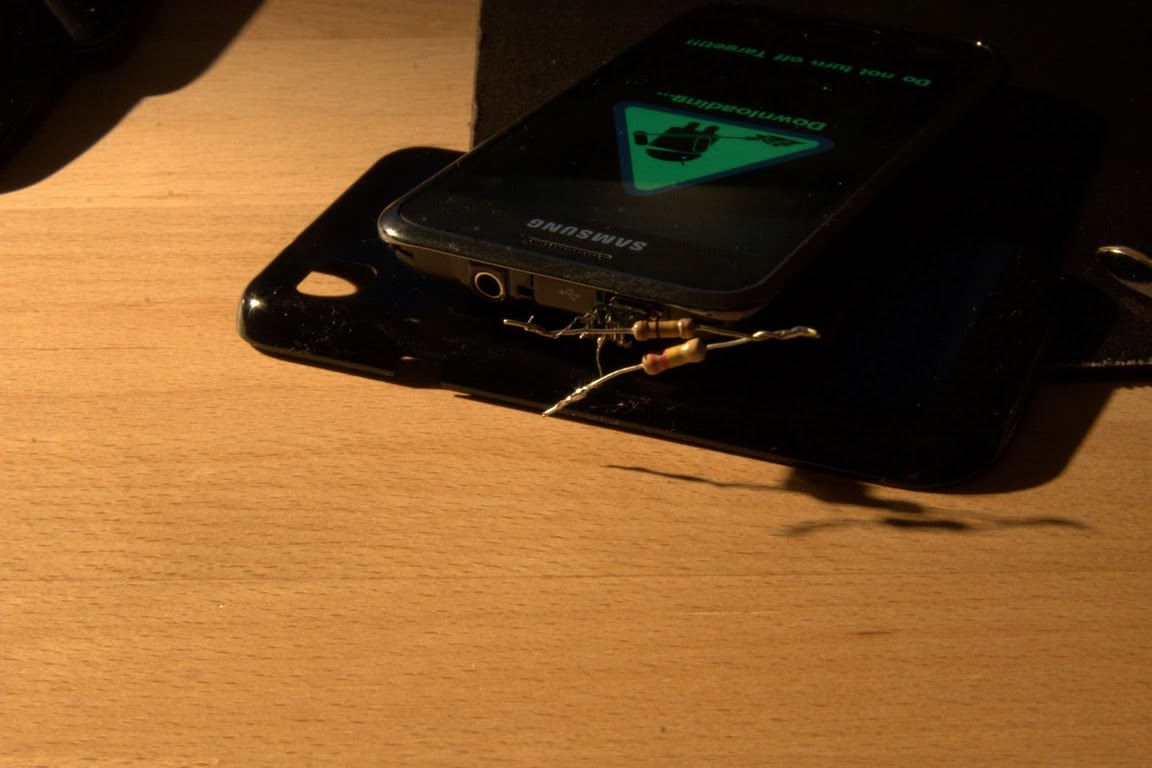

PS: Anbei noch ein paar Bilder als "Beweis"

[sonic22 13]

Keine Ursache, dafür ist man ja da um sich zu helfen.

Gruß

bearbeitet November 9, 2010 von pzumk
Zitat entfernt. Wer will das denn alles doppelt lesen?

[PittBrad 1]

@The Little One:Danke für die Anleitung.

Ich habe gerade vorsichtshalber eine Bestellung bei Conrad aufgegeben.

Ich habe zwar noch nie gelötet, aber werde es versuchen.

Habe ich es richtig verstanden, dass nur Pin 4 und 5 durch den Widerstand miteinander verbunden sind?

[sonic22 13]

jepp nur 4 und 5

bearbeitet November 9, 2010 von pzumk
Zitat entfent

[furzpopel 0]

So, dann will ich auch mal was dazu schreiben :=))

Gestern habe ich dasSGS auf JM1 zurück geflasht, dann mit RegHack auf Frozo ueber Kies gepdatet.

Folgendes war> Update funzte einwandfrei, nur blieb das SGS nach dem Booten schwarz und brummte ca. 1 Stunde vor sich hin....

Ich haatte alles mögliche versucht, in den Download-modus und auch im Reboot-Modus zu kommen, null Chance!

Ich war natürlich geschockt und auch schweinesauer, dachte schon ich kann das SGS um Händler bringen...dann bin ich hier irgendwo im Forum über einen Therad gestolpert, wo andere Leute auch diese Problem hatten...

Es gab dazu einen Link zu einer anderen Website wo jemand schrieb, er hätte

Handy heissgeföhnt, um so in den Downloadmodus zu kommen .

Als letzte Massnahme habe ich dann Simkarte raus, speicherkarte und Akku aus dem SGS entfernt und meinen Fön angeworfen..

Eine Minute habe ich das SGS heiss gemacht, dann Akku rein, und TADAAAAA, der Tastenkombi ging.

Ich habe gedacht ich werde bekloppt, aber das funktioniert tatsächlich.

Habe dann den 3 Tastenfix von Richhofen darufgemacht und nun null Probs``

bearbeitet November 6, 2010 von furzpopel
Rechtschreibfehler

[PittBrad 1]

Thx, sonic

Sent from my GT-I9000 using Tapatalk

[Auratum 0]

Nich nur du denkst du wirst bekloppt....

Das meint jeder der deinen Beitrag da liest.

Aber nich wegen der Handlung sondern wegen der Rechtschreibung.

Is ja nich schlimm wenn du mit ner qwery tastatur nich klarkommst, aber dann schau dir deine Schreiberei vor dem Abschicken bitte nochmal an.

Bei dem Text bekommt man in der Form ja Augenkrebs.

Sorry, nich boese gemeint, aber das fuehrt zu Kopfschmerzen und liesse sich mit einem Korrekturlesen vermeiden.

[TheRealSnoopyDog 13]

Ja, hier hab ich vor einiger Zeit etwas zu dem Thema gelesen (Ursprung), weil ich schon lange verzweifelt suche, wie ich ohne die 3-Tasten-Kombination in den Downloadmodus komme:

https://forum.xda-developers.com/showthread.php?t=819551

Da steht auch, daß der Widerstandswert wichtig ist und andere Werte andere Dinge bewirken können!

[furzpopel 0]

Nich nur du denkst du wirst bekloppt....

Das meint jeder der deinen Beitrag da liest.

Aber nich wegen der Handlung sondern wegen der Rechtschreibung.

Is ja nich schlimm wenn du mit ner qwery tastatur nich klarkommst, aber dann schau dir deine Schreiberei vor dem Abschicken bitte nochmal an.

Bei dem Text bekommt man in der Form ja Augenkrebs.

Sorry, nich boese gemeint, aber das fuehrt zu Kopfschmerzen und liesse sich mit einem Korrekturlesen vermeiden.

Hast ja recht, habe es jetzt einigermassen leserlich gemacht :-P

[The Little One 0]

Diese Sache mit dem "Heißfönen" habe ich auch gelesen, allerdings kam mir das dann doch zu suspekt vor und ich wollte den Schaden nicht noch vergrößern. Ich habe natürlich jetzt auch erst einmal den 3-Tasten-Fix drauf gemacht, aber falls irgendwann doch noch einmal ein Problem aufkommen sollte, und meine 3-Tastenkombi funktioniert nicht, dann habe ich hier einfach meinen kleinen Adapter und das hat sich dann.

Es geht auch wirklich nur darum, dass Port 4 und 5 überbrückt werden. Deshalb konnte ich das auch mit dem Standardkabel machen, welches ja nur 4 Ports hat... aber mit so einem gekauften Adapter geht es sicherlich um einiges leichter und man erstpart sich ein wenig "Microelektronischer Lötarbeit"...^^

@TheRealSnoopyDog:

Ich habe mangels eines 300K Widerstandes einfach 220K+100K verwendet, und kam trotzdem in den Downloadmodus, aber das wird natürlich stimmen, dass man durch andere Widerstände auch andere Folgen hervorrufen kann.

[TheRealSnoopyDog 13]

@TheLittleone: Wollte ich heute oder nächste Woche auch mal testen. Ich denke auch, daß gewisse Toleranzen erlaubt sind, ich hab hier z.B. auch 330kOhm rumliegen, aber irgendwo (dort?) las ich, daß man auch den Car-Modus ein und ausschalten kann über diese beiden Pins.

Mit Föhnen wäre ich auch SEHR vorsichtig, der/die nächste legt es evtl. noch in den Backofen bei 50°C

[Auratum 0]

Wenn mans genau nimmt ist das mit dem Foenen recht logisch.

Je waermer um so hoeher der Widerstand.

Furzpopel, danke:dankescho

[SteffR1 11]

Ich wäre dafür,daß man obige Anleitung evtl. oben anpinnt.Das ja viele ihr Handy schon gebricked haben ist ja bekannt!Oft ohne irgendwelche Schuld.

Da ist dann das gezeigte Teil eine super Lösung,wie ich finde!

Vielleicht könnte ein Mod das einrichten

[Curon 3]

Hier noch einige andere Widerstandswerte

Alles auf eigene Gefahr...

RID_USB_OTG_MODE.....................GND..........USB OTG Mode

RID_AUD_SEND_END_BTN.................2K..........Audio Send_End Button

RID_AUD_REMOTE_S1_BTN.........2.604K..........Audio Remote S1 Button

RID_AUD_REMOTE_S2_BTN.........3.208K..........Audio Remote S2 Button

RID_AUD_REMOTE_S3_BTN.........4.014K..........Audio Remote S3 Button

RID_AUD_REMOTE_S4_BTN...........4.82K..........Audio Remote S4 Button

RID_AUD_REMOTE_S5_BTN...........6.03K..........Audio Remote S5 Button

RID_AUD_REMOTE_S6_BTN...........8.03K..........Audio Remote S6 Button

RID_AUD_REMOTE_S7_BTN.........10.03K..........Audio Remote S7 Button

RID_AUD_REMOTE_S8_BTN.........12.03K..........Audio Remote S8 Button

RID_AUD_REMOTE_S9_BTN.........14.46K..........Audio Remote S9 Button

RID_AUD_REMOTE_S10_BTN........17.26K..........Audio Remote S10 Button

RID_AUD_REMOTE_S11_BTN.........20.5K..........Audio Remote S11 Button

RID_AUD_REMOTE_S12_BTN........24.07K..........Audio Remote S12 Button

RID_RESERVED_1........................28.7K..........Reserved Accessory #1

RID_RESERVED_2..........................34K..........Reserved Accessory #2

RID_RESERVED_3........................40.2K..........Reserved Accessory #3

RID_RESERVED_4........................49.9K..........Reserved Accessory #4

RID_RESERVED_5........................64.9K..........Reserved Accessory #5

RID_AUD_DEV_TY_2..................80.07K..........Audio Device Type 2

RID_PHONE_PWD_DEV..................102K..........Phone Powered Device

RID_TTY_CONVERTER...................121K..........TTY Converter

RID_UART_CABLE.........................150K..........UART Cable

RID_CEA936A_TY_1.....................200K..........CEA936A Type-1 Charger(1)

RID_FM_BOOT_OFF_USB...............255K..........Factory Mode Boot OFF-USB

RID_FM_BOOT_ON_USB................301K..........Factory Mode Boot ON-USB

RID_AUD_VDO_CABLE...................365K..........Audio/Video Cable

RID_CEA936A_TY_2.....................442K..........CEA936A Type-2 Charger(1)

RID_FM_BOOT_OFF_UART.............523K..........Factory Mode Boot OFF-UART

RID_FM_BOOT_ON_UART...............619K..........Factory Mode Boot ON-UART

RID_AUD_DEV_TY_1_REMOTE...1000.07K..........Audio Device Type 1 with Remote(1)

RID_AUD_DEV_TY_1_SEND =

RID_AUD_DEV_TY_1_REMOTE.......1002K..........Audio Device Type 1 / Only Send-End(2)

RID_USB_MODE,..........................Open..........USB Mode, Dedicated Charger or Accessory Detach

Quelle: TheBeano @ XDA

[PittBrad 1]

Stecker ist da. MICRO USB-STECKER TYP B 5POL. Wie ist denn die Pinbelegung bzw. wo ist PIN4 und 5?

[SteffR1 11]

Siehe Google.Steht alles da

[PittBrad 1]

Hab ja schon gegoogelt. Hab ne Pinbelegung gefunden. Da sind aber alle 5 Pins hintereinander. Bei mir sind die versetzt.

[Micha1967 9]

Hier ist es sehr schön zu sehen wie mans macht, mit der Pinbelegung.

Ev.Lösung für gebrickte SGS I9000 selbstgelöteter JIG

[PittBrad 1]

super, danke, Micha

[Micha1967 9]

Kein Problem BradPitt, habe Spaßhalber mir auch so ein USB Stick gebastelt für 1,30 €, brauche ich zwar nicht weil der 3 Taten Modus geht, aber das Funktioniert auch wunderbar mit USB.

Und für die Leute wo der 3 Tasten Download Modus nicht geht, würde ich lieber so Stick basteln als so ein 3 Tasten Fix Installieren, wenn da was schief geht, dann kann man es wirklich einschicken!
